طراحی و محاسبه عملی مدار اسنابر

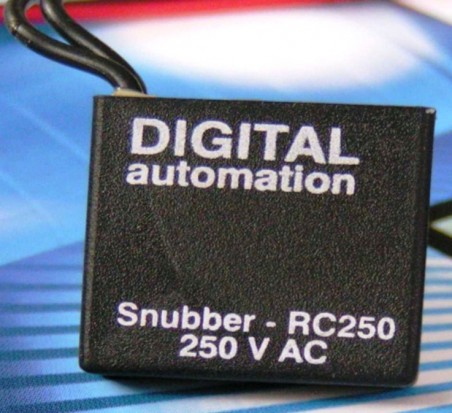

اسنابر یا همان جرقه گیرمداری محافظ برای سوییچ های قدرت (شامل رله؛ کنتاکتور ؛تریستور و ترایاک) است.اسنابر بین دستگاه الکترونیکی و بار قرار می گیرد و باعث حفاظت و افزایش طول عمر سوییچ می شود.

  •  کیفیت و کارائی این محصول توسط پاردیک سیستم تضمین شده است کیفیت و کارائی این محصول توسط پاردیک سیستم تضمین شده است
  • در صورت عدم رضایت از کارائی محصول امکان لغو سفارش و بازگردانی کامل وجه ؛میسر می باشد در صورت عدم رضایت از کارائی محصول امکان لغو سفارش و بازگردانی کامل وجه ؛میسر می باشد
  • جهت استعلام قیمت این محصول لطفا با ما تماس بگیرید جهت استعلام قیمت این محصول لطفا با ما تماس بگیرید

طراحی و محاسبه عملی مدار اسنابر و موارد کاربرد :

اسنابر؛ مداری محافظ برای سوییچ های قدرت (شامل رله؛ تریستور و ترایاک) است.اسنابر بین دستگاه الکترونیکی و بار قرار می گیرد و باعث افزایش طول عمر سوییچ می شود.

مزایای استفاده از مدار اسنابر در دستگاه های برقی و الکترونیکی:

کاهش و یا حذف ولتاژ ها و جریان های گذرا(spike)
کاهش dl/dt و یا dv/dt
انتقال توان تلفاتی از سوییچ به مقاومت و یا یک بار مفید دیگر
کاهش توان تلفاتی سوییچینگ
کاهش EMI با میراسازی ولتاژ و جریان حلقوی
افزایش سرعت سوییچینگ
انواع مختلفی از اسنابر موجود است اما یک نوع متداول آن که برای بارهای سلفی (موتور) به کار می رود؛ نوع RC می باشد.
در عمل می توان یک بار سوییچ شده را به عنوان یک امپدانس تلقی کرد.بنابراین در لحظه سوییچ شدن این بار ؛ولتاژها و جریان های گذرایی ایجاد می شود که اثر منفی روی قطعه سوییچگر دارد.این اثر منفی می تواند در اثر گذشت زمان موجب آسیب رسیدن و یا حتی تخریب قطعه سوییچ کننده(رله) و مدار کنترلر آن شود.
در صورت استفاده از اسنابری که به طور اصولی ساخته شده است ؛ می توان این اثر را به حدالاقل رسانده و یا حتی حذف نمود.به همین دلیل استفاده از مدار اسنابر بر روی کنتاکت های رله به دلیل کاهش جرقه و افزایش طول عمر رله یک امر الزامی است.به علاوه استفاده از اسنابر بر طول عمر قطعه سوییچگر افزوده و این خود می تواند موجب کاهش هزینه های نگهداری از دستگاه شود.

جهت دانلود مقاله کامل طراحی مدار اسنابر به بخش پیوست ها مراجعه نمایید

پاردیک سیستم

دانلود

مقاله طراحی اسنابر

دانلود مقاله طراحی عملی مدار اسنابر و جرقه گیر موتور

دانلود (695.13k)
